Nidec OKK HM1600 ja HM-X8000 – Tarkkuutta ja tehokkuutta suurten kappaleiden koneistukseen
Japanilainen Nidec OKK HM1600 on raskaan sarjan vaakakarainen CNC-työstökeskus, joka on suunniteltu käsittelemään suuria ja painavia työkappaleita äärimmäisellä tarkkuudella. Sen ominaisuudet tekevät siitä ihanteellisen esimerkiksi tuuliturbiinien vaihteistojen, suurten venttiilien ja moottorilohkojen koneistukseen.

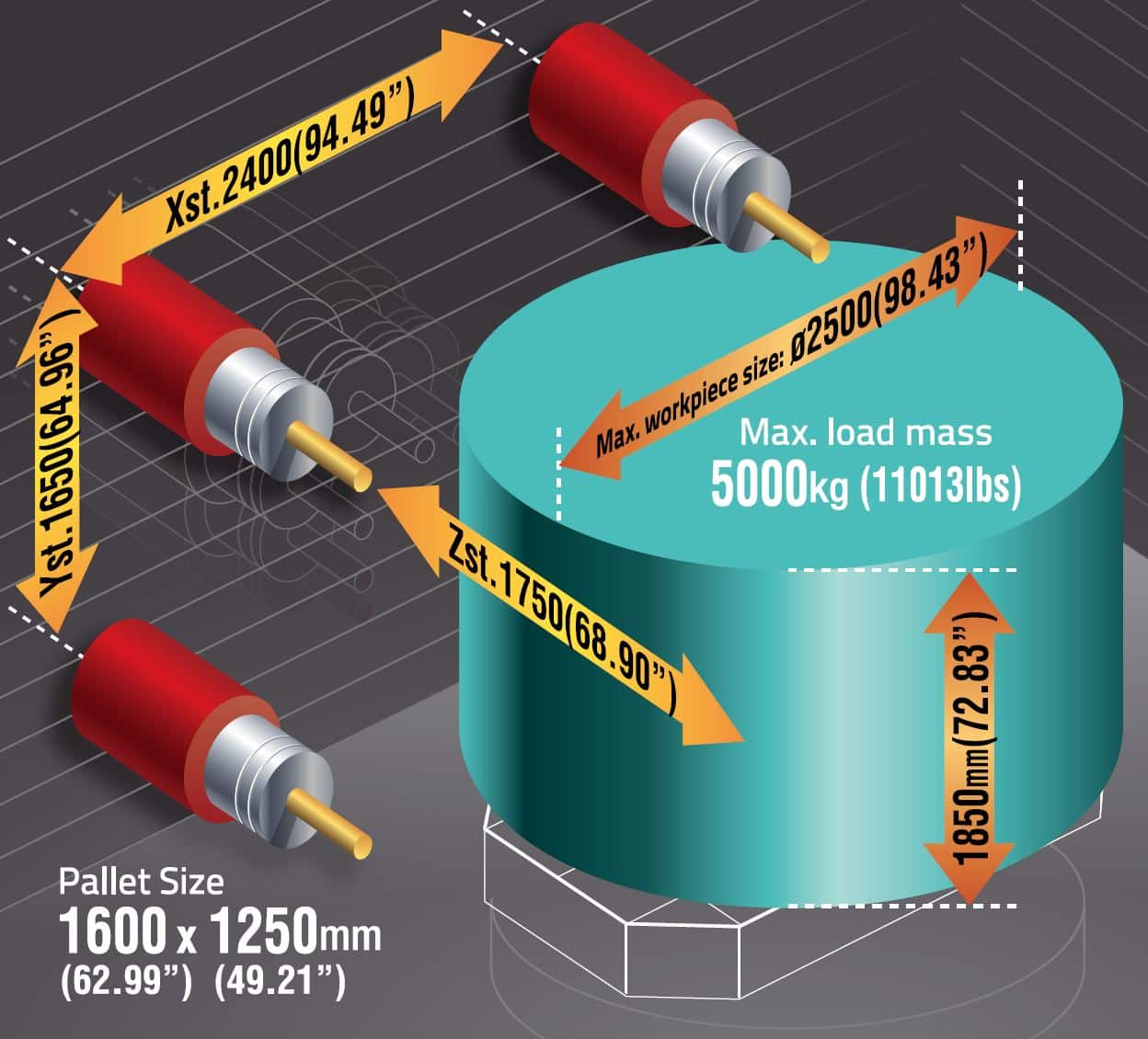

Japanilainen Nidec OKK HM1600 tarjoaa järeää koneistukapasiteettia maksimissaan ⌀ 2 500x1 850 mm ja vakiona 5000 kg (optiona paletinvaihdolla 8000 kg ja manuaalilatauksella 10 000 kg) kappaleille.
Japanilaisen Nidec OKK:n horisontaaliset työstökeskukset HM1600 (4-akselinen) ja HM-X8000 (5-akselinen) edustavat modernin teollisuuden huipputeknologiaa, joka mahdollistaa suurten ja monimutkaisten osien tehokkaan ja tarkan koneistuksen. Nämä koneet on suunniteltu erityisesti vaativiin tuotantoympäristöihin, kuten energia-, ilmailu- ja raskaan konepajateollisuuden tarpeisiin.
Nidec OKK HM1600 – Luotettava voimanpesä suurille osille
Nidec OKK HM1600 on raskaan sarjan vaakakarainen CNC-työstökeskus, joka on suunniteltu käsittelemään suuria ja painavia työkappaleita äärimmäisellä tarkkuudella. Sen ominaisuudet tekevät siitä ihanteellisen esimerkiksi tuuliturbiinien vaihteistojen, suurten venttiilien ja moottorilohkojen koneistukseen.
OKK HM1600 on raskaan sarjan vaakakarainen CNC-työstökeskus, joka on suunniteltu käsittelemään suuria ja painavia työkappaleita äärimmäisellä tarkkuudella. Sen ominaisuudet tekevät siitä ihanteellisen esimerkiksi tuuliturbiinien vaihteistojen, suurten venttiilien ja moottorilohkojen koneistukseen

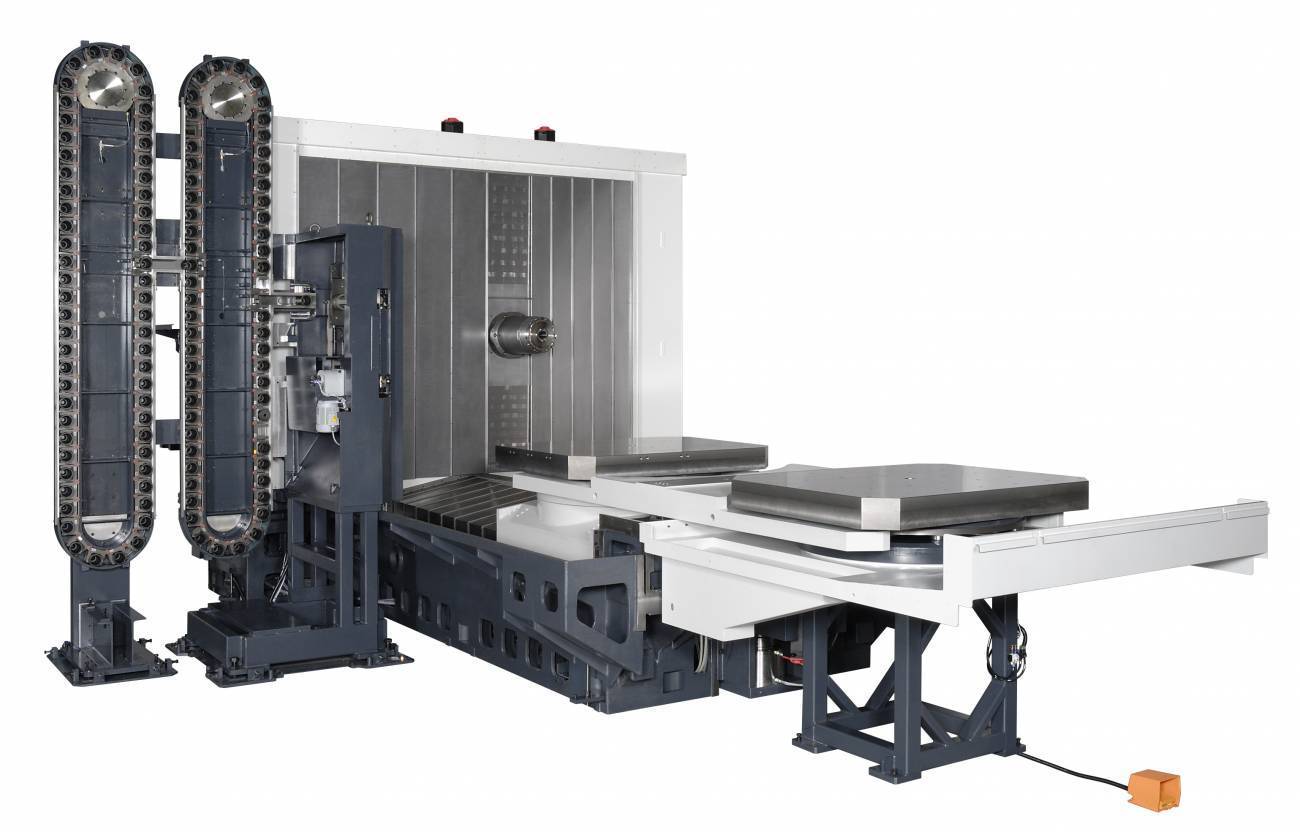

Koneessa on jykevä ja varmatoiminen 2-paletinvaihtaja sekä lisäksi palettipaikkoja on saatavissa aina kahdeksaan palettiin asti OKK:n itsevalmistamana. Työkalumakasiiniin on saatavissa paikkoja aina 236 työkaluun asti.
Kahteen asemaan lukittuva pinoolikara tarjoaa 300 mm lisäulottuvuuden koneistukseen, mahdollistaen mm. syvien reikien avarruksen yhdeltä puolelta. Muut karavaihtoehdot ovat vaihteistollinen vääntökaara 1250 Nm sekä 12 000 rpm moottoroitu suurnopeuskara.
Keskeiset tekniset tiedot:
- Liikkeet: X 2400 mm / Y 1650 mm / Z 1750 mm
- Koneistuskapasiteetti: ⌀ 2500×1850 mm ja 8000 kg (paletinvaihtajalla)
- Paletti: 1600 × 1250 mm, max. kuorma 5 000–10 000 kg
- Kara: vääntökara 8000 rpm /1250 Nm; suurnopeuskara 12000 rpm; pinoolikara 4000 rpm
- Työkaluvaihtaja: 60–236 paikkaa
- Ohjaus: FANUC 31i-B5 Plus
- Pikaliikkeet: 42 m/min
Rakenteelliset edut:
- Jäykkä valettu runkorakenne ja lineaarijohteet
- Tupla-ankkuroidut jäähdytetyt kuula-ruuvit
- Jykevä ja luotettava automaattinen paletinvaihto

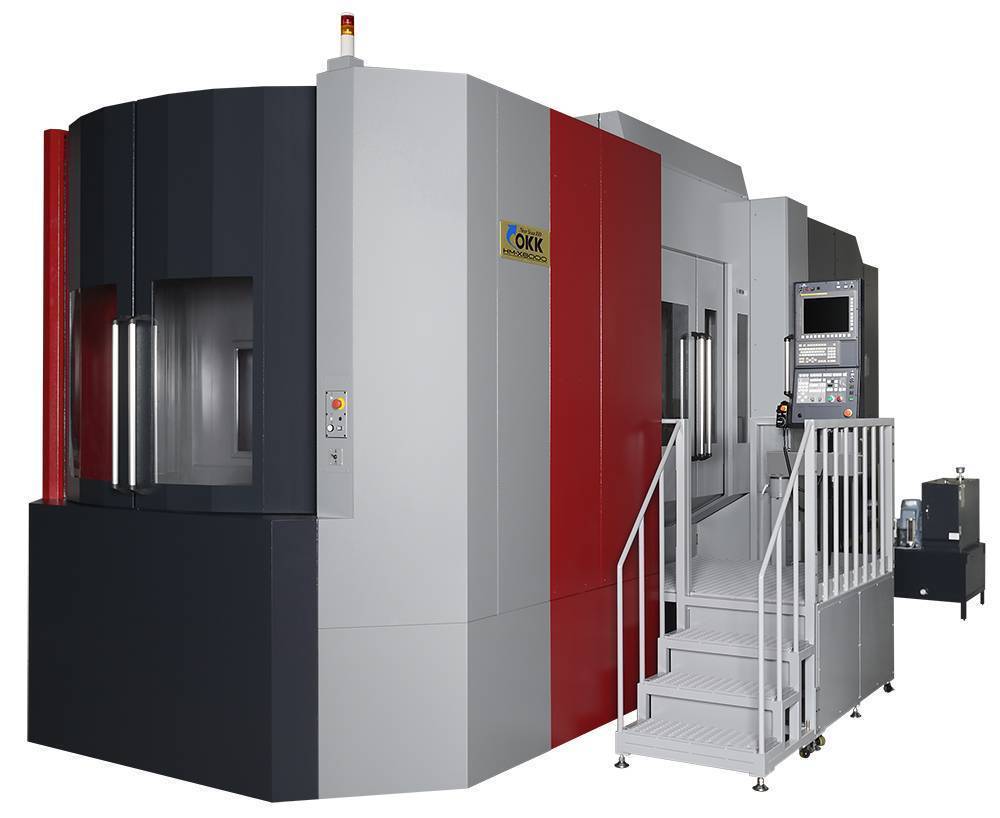

Nidec OKK HM-X8000 – 5-akselinen voiman ja tarkkuuden yhdistelmä
Nidec OKK HM-X8000 nostaa koneistuksen joustavuuden uudelle tasolle. Kyseessä on 5-akselinen vaakakarainen työstökeskus, joka soveltuu erityisen hyvin esim. ilmailu- ja autoteollisuuden vaativien komponenttien tehokkaaseen koneistukseen, missä monimutkaiset muodot ja tiukat toleranssit ovat arkipäivää.
Nidec OKK HM-X8000 nostaa koneistuksen joustavuuden uudelle tasolle. Kyseessä on 5-akselinen vaakakarainen työstökeskus, joka suunniteltu erityisesti mm. ilmailu- ja autoteollisuuden vaativien komponenttien tehokkaaseen koneistukseen, missä monimutkaiset muodot ja tiukat toleranssit ovat arkipäivää.
Jyrsinkaran kallistuvassa rakenteessa A/B-akselit: A: -110°/+40°, B: 360°. Mahdollistaa mm. pysty- ja vaakakaraisen koneistuksen.
Koneessa on varmatoiminen 2-paletinvaihtaja sekä lisäksi palettipaikkoja on saatavissa aina kahdeksaan palettiin asti OKK:n itsevalmistamana. Työkalumakasiiniin on saatavissa paikkoja aina 236 työkaluun asti.
Tekniset kohokohdat:
- Liikkeet: X 1300 mm / Y 1100 mm / Z 1550 mm
- A/B-akselit: A: -110°…+40°, B: 360°
- Koneistuskapasiteetti: ⌀ 1200×1250 mm ja 2000 kg
- Paletti: 800 × 800 mm, max. kuorma 2000 kg
- Kara: 12 000 rpm
- Työkaluvaihtaja: 60–236 paikkaa
- Ohjaus: FANUC 31i-B5
- Pikaliikeet: 48 m/min
Avainominaisuudet:
- Tupla-ankuroidut jäähdytetyt kuula-ruuvit
- Erittäin tukeva valettu runkorakenne
- Nopea ja tarkka paletinvaihto
Japanilaiseen Nidec-konserniin kuuluva japanilainen OKK on maailmanlaajuisesti tunnettu työstökonevalmistaja, jonka koneet ovat olleet jo vuosikymmenten ajan teollisuuden luotettuja tuotantotyökaluja. OKK:n koneet tunnetaan erinomaisesta jäykkyydestään, pitkästä käyttöiästään ja korkeasta koneistustarkkuudestaan. Yrityksen vaaka- ja pystykaraiset työstökeskukset ovat laajasti käytössä muun muassa ilmailu-, energia- ja autoteollisuudessa. OKK:n emoyhtiö Nidec Corporation on maailman johtavia moottori- ja automaatioteknologian valmistajia. Yritys on aktiivisesti laajentanut konepajateollisuuden tuotevalikoimaansa ostaessaan OKK:n osaksi Nidec Machine Tool -liiketoimintaa. Nidecin strategiana on yhdistää mekaaninen huippuosaaminen ja älykäs automaatio, mikä näkyy OKK:n uusien koneiden teknologisessa kehityksessä.
Sovellusalueet molemmille malleille:
- Tuuliturbiinien ja energiateollisuuden komponentit
- Paineventtiilit ja putkistoelementit
- Suuret valukappaleet ja muotit
- Ilmailu- ja autoteollisuuden isot osat
